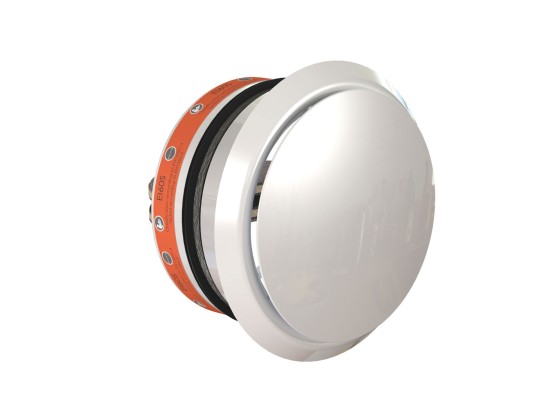

Brandwerende ronde vlinderklep met afwerkingsventiel – tot 120 minuten brandwerend

De brandwerende ronde vlinderklep met afwerkingsventiel is een compacte en betrouwbare oplossing voor het brandwerend afdichten van ventilatiekanalen. Deze vlinderklep voorkomt de verspreiding van vuur en rook via luchtkanalen en biedt een brandweerstand tot maar liefst 120 minuten. Dankzij de geringe inbouwdiepte en eenvoudige montage is dit systeem ideaal voor toepassing in zowel nieuwbouw- als renovatieprojecten.

Werking van de brandwerende vlinderklep

De vlinderklep is standaard uitgerust met een smeltlood dat de twee halve klepbladen in geopende positie houdt. Wanneer de temperatuur in het ventilatiekanaal stijgt tot boven 72°C, smelt het smeltlood waardoor de klepbladen automatisch sluiten. De geïntegreerde blokkeerveren vergrendelen de klep direct, zodat een optimale afdichting tegen vuur en rook ontstaat.

Hierdoor wordt de brandcompartimentering behouden en wordt de verspreiding van brand via ventilatiekanalen effectief voorkomen.

Uitvoeringen

SC+L – Vlinderklep met verlengde tunnel

De SC+L is voorzien van een verlengde tunnel voor afwerking met een ventiel naar keuze. Geschikt voor montage aan het uiteinde van een luchtkanaal. Leverbaar voor toepassing met gegalvaniseerde of roestvaststalen ventielen (niet inbegrepen).

SCV0 – Vlam- en rookdichte uitvoering

De SCV0 biedt een extra hoge bescherming dankzij een volledig vlam- en rookdichte afsluiting van het ventilatiekanaal.

Toepassingen

De ronde vlinderklep wordt toegepast in ventilatiekanalen met een kleine diameter waar een compacte brandwerende oplossing vereist is. De klep wordt ter hoogte van de wand of vloer in het metalen luchtkanaal geplaatst en voorkomt dat brand zich via het ventilatiesysteem verspreidt.

Geschikt voor toepassing in:

• Massieve wanden
• Massieve vloeren
• Flexibele wanden (metal stud gipskartonwanden)
• Ventilatiesystemen in utiliteitsbouw en woningbouw

Voordelen

• Brandweerstand tot 120 minuten
• Compact ontwerp zonder ruimteverlies in de doorvoering
• Eenvoudige en snelle montage
• Lichtgewicht constructie
• Onderhoudsvrij
• Getest volgens EN 1366-2
• Bestand tegen drukverschillen tot 300 Pa
• Geschikt voor binnengebruik
• Toepasbaar bij omgevingstemperaturen tot 50°C
• Effectieve bescherming tegen vlammen en rook

Montage

De brandwerende vlinderklep wordt rechtstreeks in een metalen ventilatiekanaal met dezelfde diameter geplaatst. Een geïntegreerde rubberen afdichtingsring zorgt voor een snelle en stevige bevestiging zonder aanvullende bevestigingsmiddelen.

Dankzij de eenvoudige installatie is de vlinderklep een efficiënte oplossing voor brandwerende ventilatiedoorvoeringen in zowel nieuwe als bestaande gebouwen.

Technische kenmerken

• Brandweerstand: tot 120 minuten
• Activeringstemperatuur: 72°C
• Testnorm: EN 1366-2
• Drukbestendigheid: tot 300 Pa
• Toepassing: binnen
• Omgevingstemperatuur: maximaal 50°C
• Uitvoeringen: SC+L en SCV0
